智能电盘
智能电盘
  • 产品型号:ZNDP
  • 产品尺寸:400*270
智能电盘是在传统电气柜的基础上开发而成,可替代原有电盘中控制三相异步电动机的部分断路器、交流接触器、热保护继电器、阻容灭弧器、继电器模组等电盘常用器件;具有接线简单、抗干扰能力强、体积小、安装方便、节省成本、故障率低、通用性强、可靠性高、操作安全系数高等优点。
在线咨询
  • 产品详情
  • 产品参数
  • 同类产品
  • 相关资讯
  • 服务保障

功能特点:


  • 高度集中化,模块化设计,可靠性高

  • 电机缺相、短路、过载保护功能

  • 油阻尼断路器替代金属弹片式断路器

  • 过载电流可调范围宽

  • 短路保护相应速度快

  • 控制信号高低电平通用

  • 电机驱动模块多样化选择

  • 模块可更换性强,维修简单快速





对比方案:

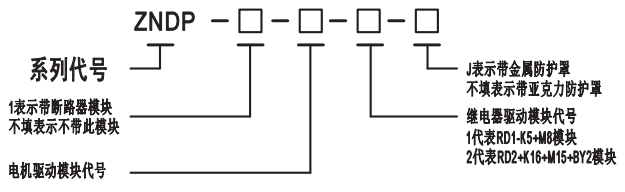

型号说明:



构成模块:





产品参数:


电机额定电压

继电器触点容量

场效应管容量

三相AC380V/AC220V

250VAC,8A/30VDC,6A

24VDC,5A

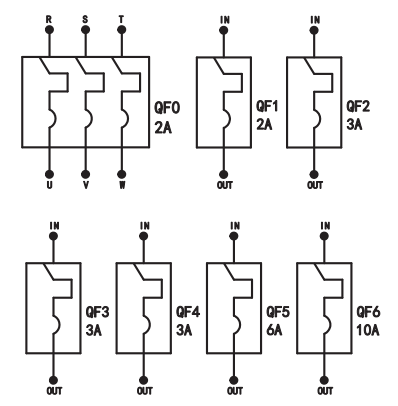

断路器模块说明:



>指示灯说明

三相交流指示灯:三相电有电时,该指示灯亮。

AL1 AL2 AL3灯保险管正常工作时该三处指示灯不亮某指示灯亮表明该指示灯待排除故障点,更换保险管后,方可上电。

>注意事项

1.禁止客户私自更换除我司配套的保险管以免造成电路板线路烧坏;

2.保险丝损坏后,请先把造成短路的原因解决后再进行更换。

3.断路器规格可更换,如需要其他规格的断路器时,请联系我们;

4.油阻尼断路器精度比传统断路器精度高,在选择规格时应充分考虑到启动电流等情况,以防使用时跳闸:

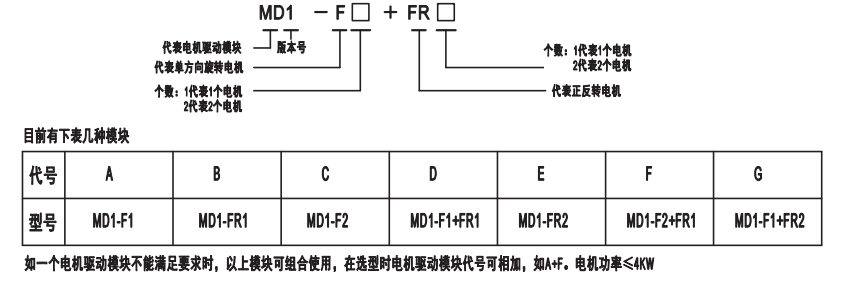

电机驱动模块说明:

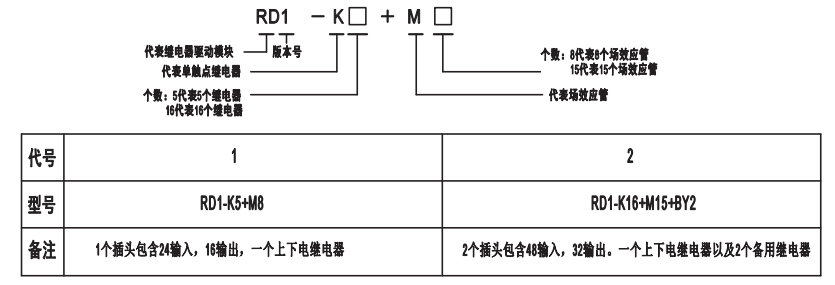

继电器模块说明:


      弱电模块包含场效应管控制和继电器控制两部分。

      控制信号有效值可选,驱动模块设有短路棒,当输出高电平有效时,COM端和OV短接。当输出为低电平有效时,COM端和24V短接。驱动模块设有上下电继电器供客户使用。RD1-K5+M8模块共有24输入,16输出点位。其中,5个输出点位可用于电机驱动模块的控制。

      RD2-K16+M15+BY2模块共有48输入,32输出点位和2个备用继电器。其中,11个输出点位可用于对电机驱动模块的控制。还包含有两组备用继电器,触点(2组常开)及线圈(24V)都外引到端子上供客户使用。可用于处理一些特殊情况。





品质保障:

注重 “客户体验”与“快速服务”,坚持采用一线品牌零部件,致力打造一流设计制造与服务体系是山森数控对产品品质的定义,为了实现产品的品质稳定可靠,我们在采购、设计,制造,检验,物流等方面制定了衡量标准,严格控制每一步,确保产品质量。对粗制滥造行为做到“零容忍” 。



售后服务:

尊敬的用户,感谢您购买山东山森数控技术有限公司产品!

若在购买后或在使用过程中有发现异常,请直接与厂家联络。我们将严格履行3电48(三小时内与客户电话解决,如电话解决不了48小时内到达用户现场)更好的为客户提供高效优质快捷的服务,并接受广大用户的监督。

保修期内,免费维修,属于产品本身质量问题引发的零配件的更换,我公司免费提供快速更换。

售后服务团队会为您提供优质周到的服务,以过硬的技术,热忱的态度赢得您的信任和赞扬。
